ROLLON

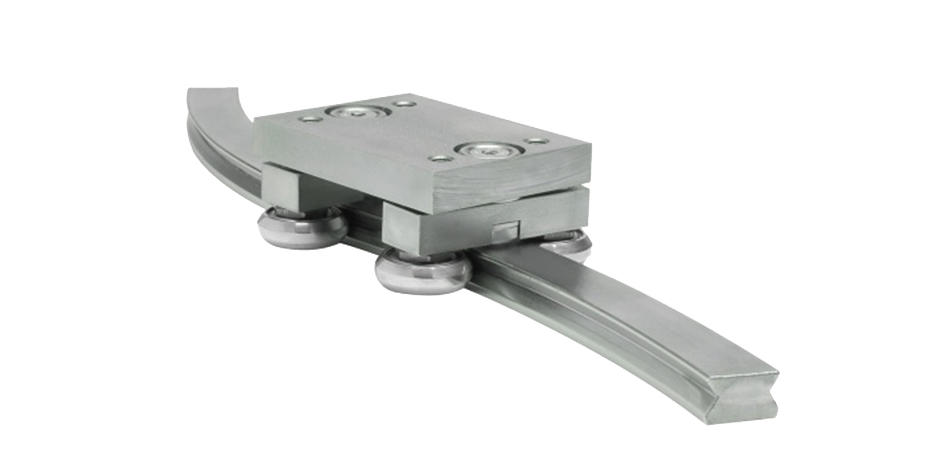

曲線軌道を描くことができる走行ガイドユニット

直線から曲線へ移行することも可能で、幅広い用途に対応します。
軌道に関しては、お客様の仕様に応じて製作が可能です。

特長

可変半径タイプ

お客様の仕様に応じて、長さや曲げ半径を自由に設定出来るタイプ

固定半径タイプ

曲げ半径が固定(一定)のタイプ

仕様

最大ストローク 3170mm
最大レール長さ 3240mm
最大負荷容量 1130N
レール固定用穴 M6 タップ穴、80mmピッチ
最小曲げ半径 120mm

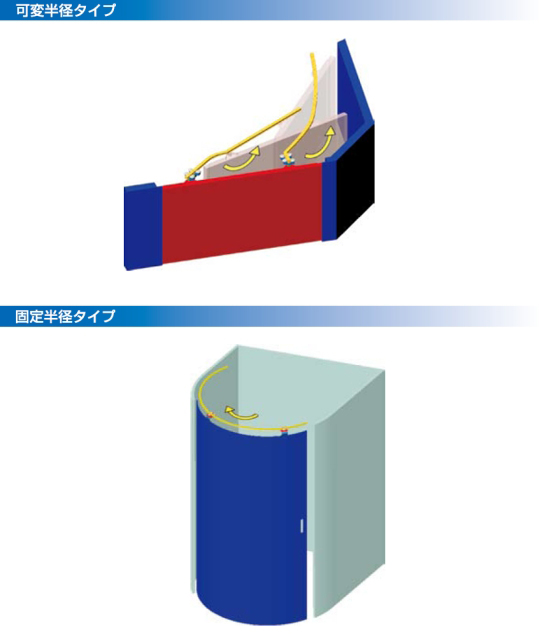

使用例
