Hexagon 超音波厚み測定プローブ RWP20.50-G-UTP

HEXAGON

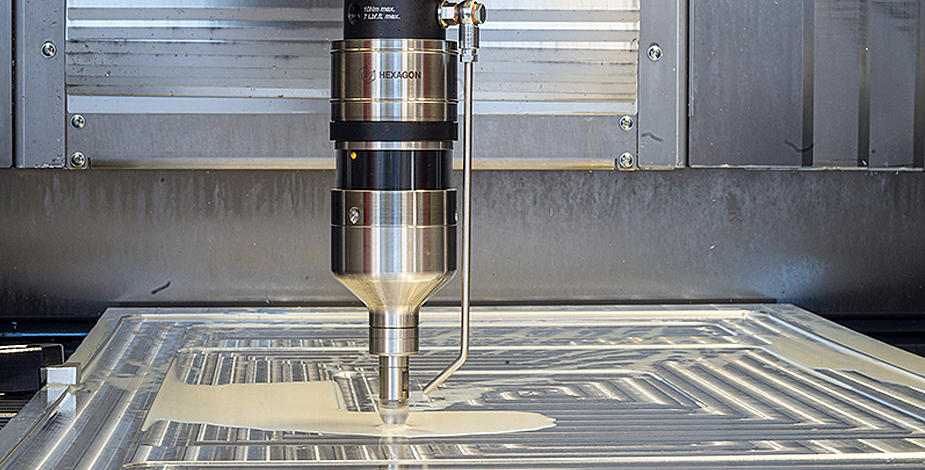

無人で航空機部品の厚みを自動測定しデータを記録

注意事項

超音波測定の場合、ラバーや樹脂などが測定部位付近にある場合、超音波波形の影響の懸念がございますので十分にご注意ください。

使用環境

● WET対応（クーラントで濡れている部品）
● DRY対応（乾いている部品）

特長

航空機部品の加工後の厚み管理は重要な工程です。
現状はハンディタイプの超音波式厚み測定機を使用して、人が手動で測定し、その数値を記録されています。
航空機のボディのように、大型のワークの厚み測定は数時間かかるため、機上にて自動でワークの厚みを測定するプローブシステムにより、生産性を大幅に改善できます。

厚みを自動計測できる
（0.7mm～9mm, 1.5mm～30mm）
人による手動計測が1時間の場合、すべて無人になる
測定座標位置が記録される
レポートを自動化できる
ワーク計測用タッチプローブと併用できる
ワーク温度測定プローブと併用できる

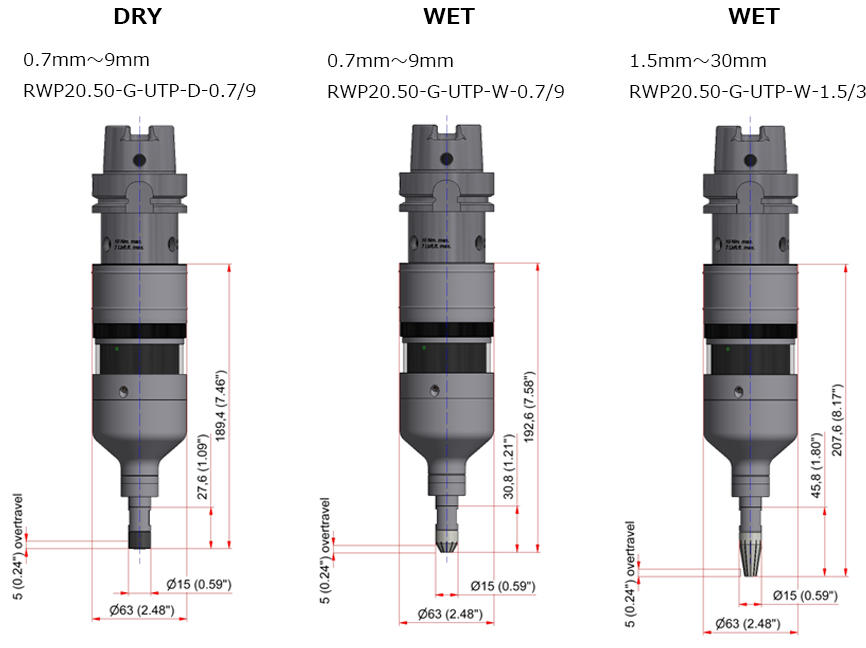

システムバリエーション

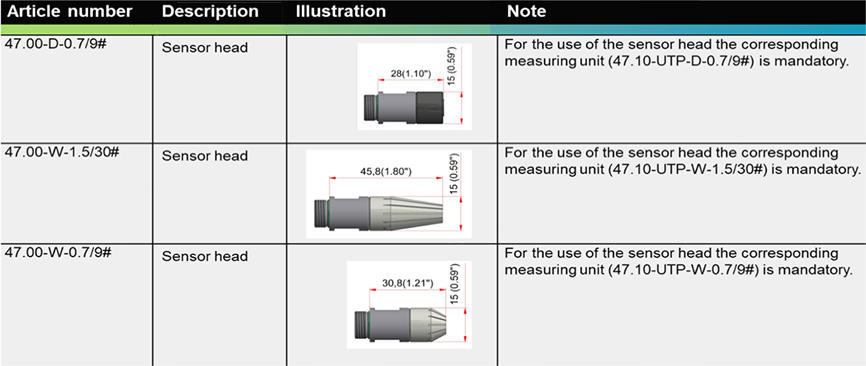

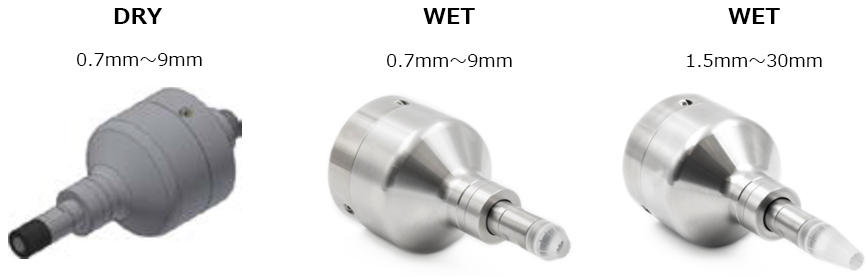

プローブタイプ

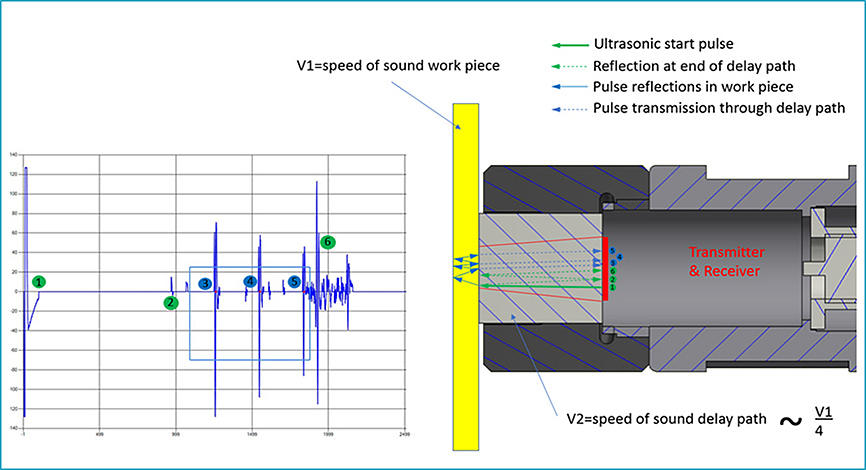

原理

超音波のエコーを利用し厚みを測定

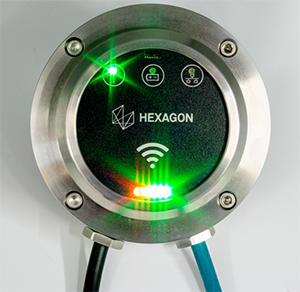

信号受信部

相互通信プローブ8セットまで対応　　　　　
対応プローブ

・標準プローブ
・高精度プローブ
・温度測定プローブ
・超音波プローブ
・LS-R-4.8（レーザースキャナ）
ペアリング　赤外線式
デュアルプローブモード

・2軸ヘッドへ対応
・各主軸8個x2 16個のプローブに対応
ケーブル出口は側面と背面

測定例

精度（実力値）

仕様

項目	DRY	WET
繰り返し精度(Z軸方向位置決め)	最大5μm(2σ値)
測定精度^※	±10μm
計測厚さ範囲	0.7～9mm	0.7～9mm、1.5～30mm
推奨測定速度	500mm/min
測定方向	-Z方向
最大スタイラスオーバートラベル	-6mm
計測圧力	12N
電池寿命	9Vリチウム (1200mAh) 連続200時間、待機1年
温度範囲	保管時: 5-70°C / 動作時: 10-50°C
材質	ステンレス
防水・防塵性能	IP68: EN60529
