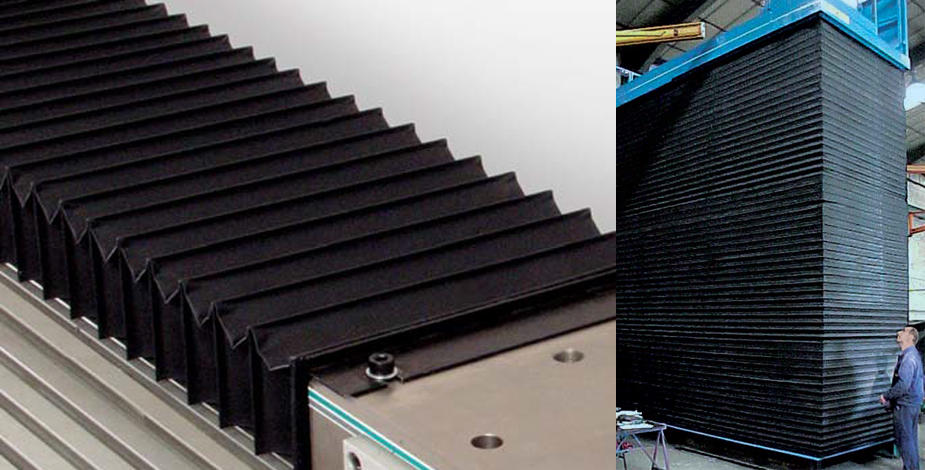

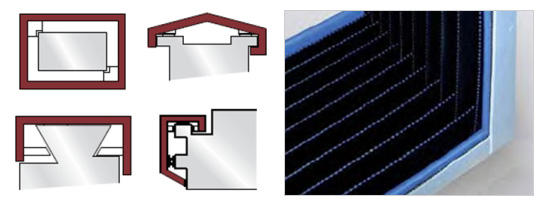

機械用に設計されたベローズが摺動面を守ります。
軽量、コンパクトな摺動面他の保護カバー
高速対応可能
機械用に設計されたベローズが摺動面を守ります。
| Legend and formulae for calculation | |
|---|---|
| FB | Width of fold |
| FZ | Number of folds |
| FZD | Compression per fold |
| FAZ | Extension per fold |

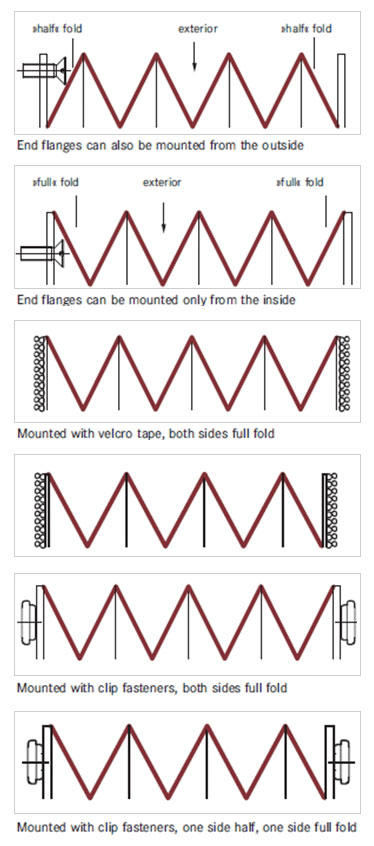

| BE | Width of the terminal fixture |
| L max | Maximum extension |
| L min | Minimum extension |
| Formulae for calculation | |||||
|---|---|---|---|---|---|
| L min | L max- Hub | ||||
FZ |
| ||||
L min |
| ||||
L max |
| ||||
| FB (mm) | FAZ (mm) | FZD (mm) |
|---|---|---|
| 15 | 22 | 3-5 |
| 17.5 | 24 | 3-5 |
| 20 | 30 | 3-5 |
| 25 | 38 | 3-5 |
| 30 | 48 | 3-5 |
| 35 | 55 | 3-5 |
| 40 | 65 | 3-5 |
| 45 | 75 | 3-5 |
| 50 | 85 | 3-5 |
