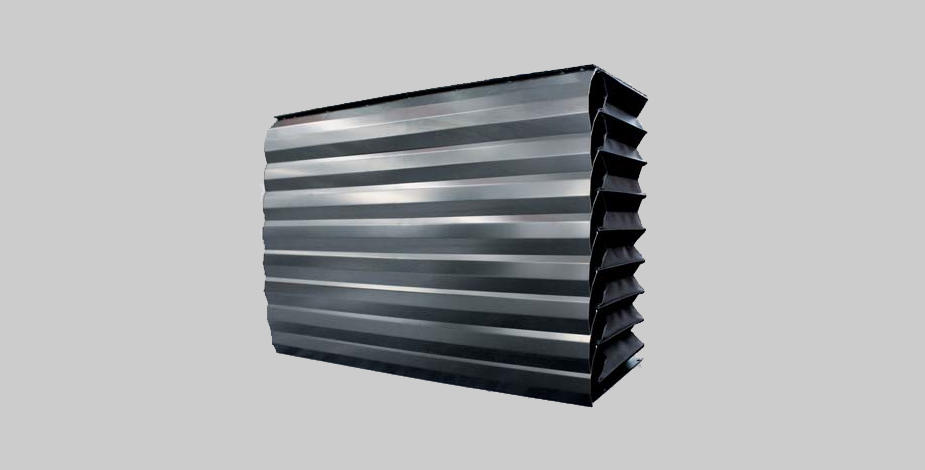

軽量、コンパクトな摺動面カバー
高速対応可能
HEMA ヨロイフレックスのカタログをご希望の方は下記よりボタンにお進みください。
なおダウンロードいただく場合は、弊社の「個人情報保護に関する当社の基本方針」にご同意いただくとともに、本注意・免責事項など全てにご承諾いただいたものといたします。

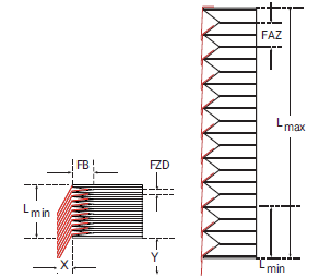

| Legend | |
|---|---|
| FB | Width of fold |
| FZD | Compression per fold |
| 2FZD | Compression per two folds |
| FAZ | Extension per fold |
| 2FAZ | One Sheet of lamella protects two folds |
| FHub | Stroke per fold |
| L max | Maximum extension |
| L min | Minimum extension |
| X | Horizontal space required for the lamellas |
| Y | Vertical space required for the lamellas |
| FB | FAZ | FZD | X | Y |
|---|---|---|---|---|
| 17,5 | 20 | 5 | 20 | 40 |
| 20 | 25 | 5 | 20 | 45 |
| 25 | 32 | 5 | 25 | 50 |
| 30 | 40 | 5 | 25 | 65 |
| 35 | 45 | 5 | 30 | 75 |
| 40 | 60 | 5 | 35 | 80 |
| 45 | 65 | 5 | 35-40 | 85 |
| 50 | 75 | 5 | 45-50 | 95 |
