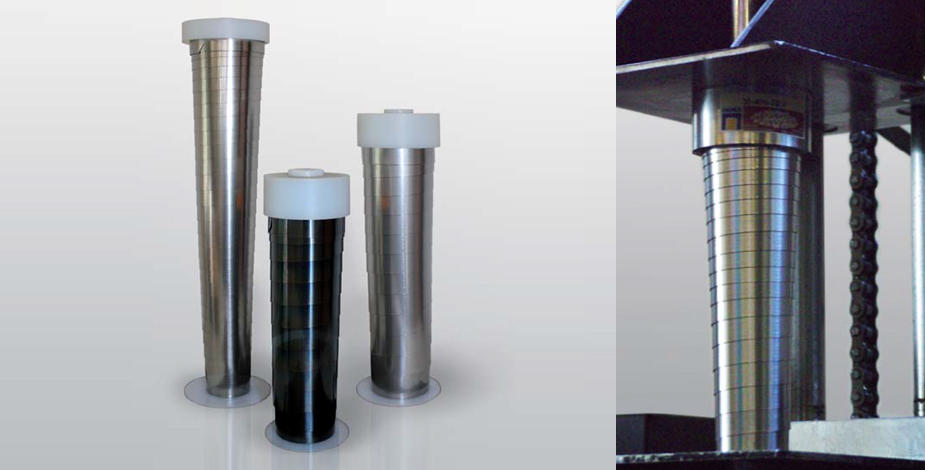

スパイラル式伸縮カバー

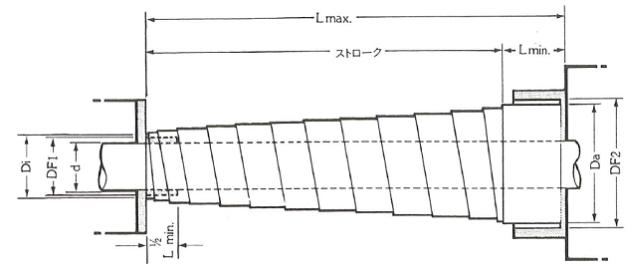

d max. = ねじ径 |
Di = スプリング内径 |
Da = スプリング外径 |
DF2 = 外径フランジの内径(Da+4mm)シート全長(ストローク+余裕長さ) |
DF1 = 内径フランジの外径(Di-2mm) |
型式 | d max. ねじ径 |
Di ±1mm |
L max. 横用 |
L max. 縦用 |
L min. | Da ±2mm |
---|---|---|---|---|---|---|
SF 20/100/20 | 16 | 20 | 60 | 100 | 20 | 31 |
SF 20/300/30 | 16 | 20 | 240 | 300 | 30 | 39 |
SF 25/100/20 | 21 | 25 | 60 | 100 | 20 | 35 |
SF 25/300/30 | 21 | 25 | 240 | 300 | 30 | 43 |
SF 25/450/40 | 21 | 25 | 370 | 450 | 40 | 48 |
SF 30/150/30 | 26 | 30 | 90 | 150 | 30 | 39 |
SF 30/450/40 | 26 | 30 | 370 | 450 | 40 | 53 |
SF 30/650/50 | 26 | 30 | 550 | 650 | 50 | 55 |
SF 40/150/30 | 36 | 40 | 90 | 150 | 30 | 51 |
SF 40/450/40 | 36 | 40 | 370 | 450 | 40 | 63 |
SF 40/350/50 | 36 | 40 | 250 | 350 | 50 | 55 |
SF 40/450/60 | 36 | 40 | 330 | 450 | 60 | 55 |
