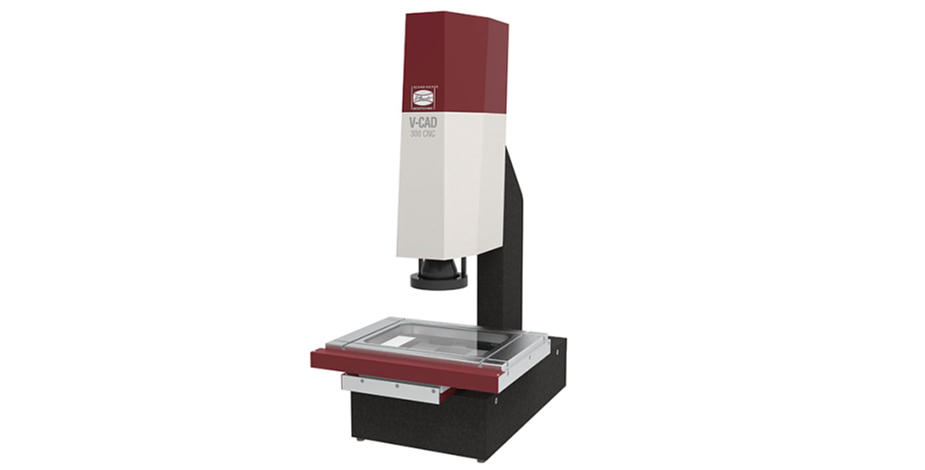

Schneider 光学測定装置
V-CAD 300 CNC

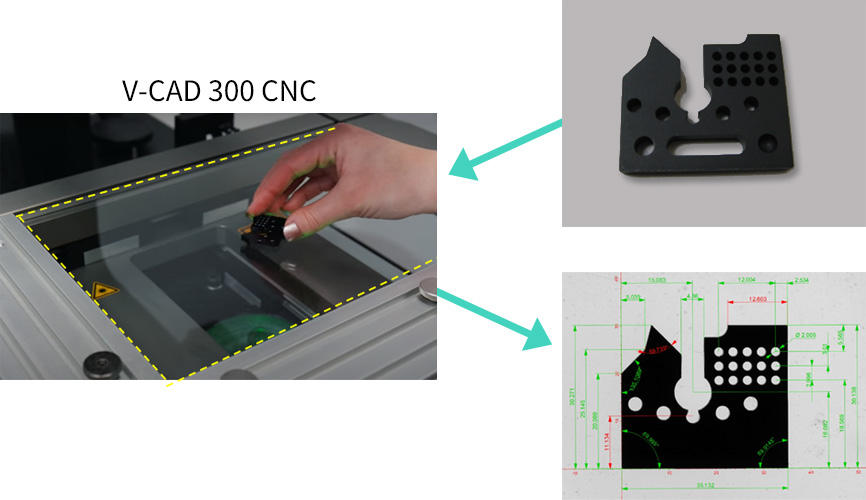

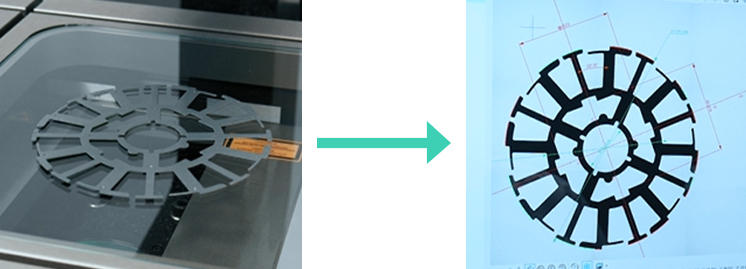

ワークを置くだけであっという間に測定

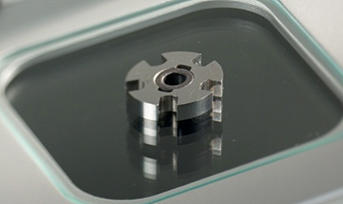

ワークを測定テーブルに載せるだけで瞬時に測定を開始
測定プログラムを開く必要や、スタートボタンを押す必要がありません

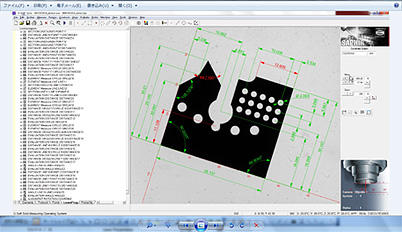

ワークを360°どの方向においても自動で形状を認識し、測定が可能

しかも、ワークを裏返しての測定も可能

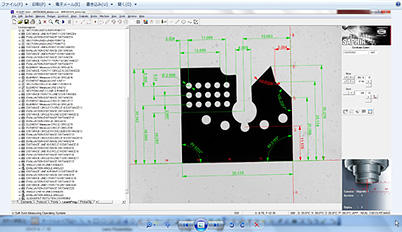

反対向きでも

傾いていても

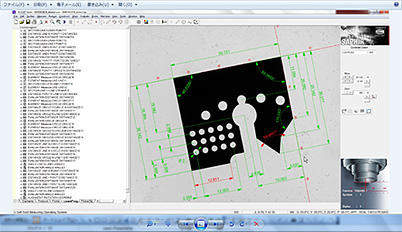

裏返しても

どんな向きでも同じ場所を測定！

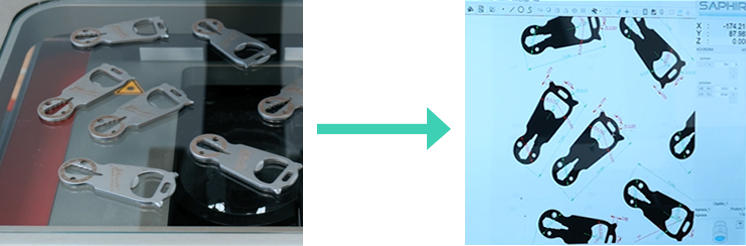

• 測定テーブル上に置かれた複数のワークをテーブルを稼働させながら瞬時に測定
  測定時にはテーブルの動きを止めず、連続で測定するため時間の短縮が可能

検出したすべての対象を一括で測定

• 大型ワークの測定
  カメラの視野に入りきらない大型ワークも画像のスティッチ(縫い合わせ)機能で一括測定

画像をつなぎ合わせて、一枚の画像に統合し測定

数クリックでワークのアライメントが完了

基準となる箇所をクリックするだけで簡単アライメント
ワークをテーブル上にまっすぐ置く必要はありません

ワーク左下の点を基準としてアライメントを行う場合

Step 1

Line 1、Line 2をクリックして線分として認識させる

Step 2

Line 1、Line 2の交点からPointを構築する

Step 3

PointとLineを基準にアライメント
ワークの傾きと座標系が一致

測定コマンドを選んで測定箇所をクリックするだけ

2D CADでの寸法入力のように、直感的に測定プログラムが作成できます
操作した内容がそのまま測定プログラムとなるため、難しい操作は不要
簡単に測定プログラムが作成できます

• 寸法測定画面

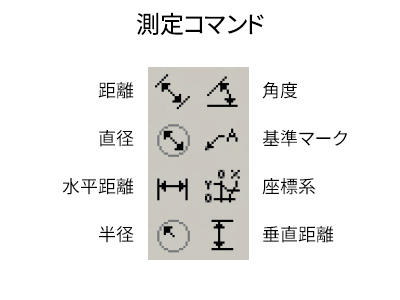

  測定コマンドを選んでクリックするだけ

• プログラム動作時の合否判定のために

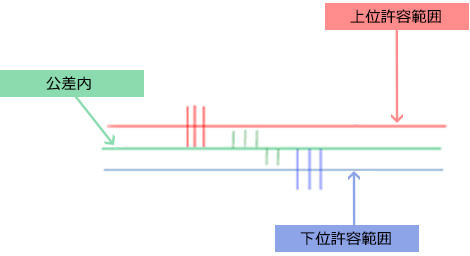

  測定数値には「基準寸法」、「公差」の入力可能

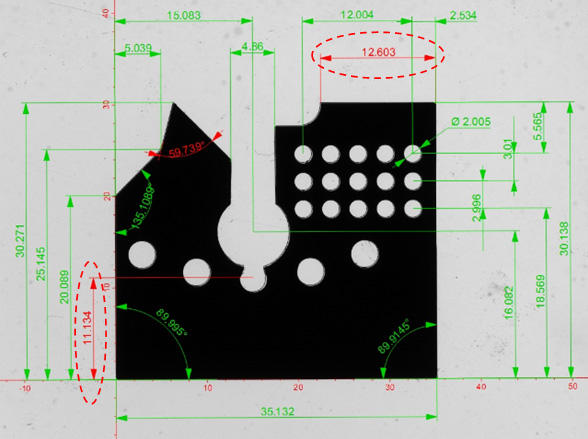

測定結果が画面上に表示

公差を外れた場合は測定結果が赤色に変わる
一目で良否の判断ができます

赤色の測定結果はNGを示す

測定結果はグラフィック、表、データ(CSV, Q-DAS)の一括出力

• グラフィック、一覧表
  製品の良否判断
• データ(CSV, Q-DAS)
  品質管理のための統計分析に使用

用途に合わせた運用ができます

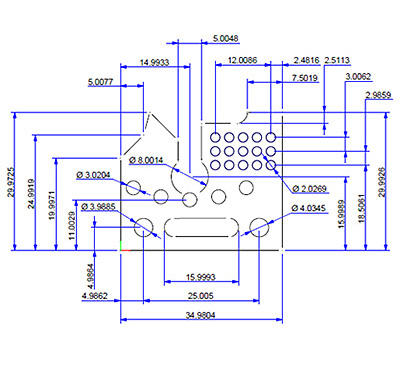

グラフィック表示

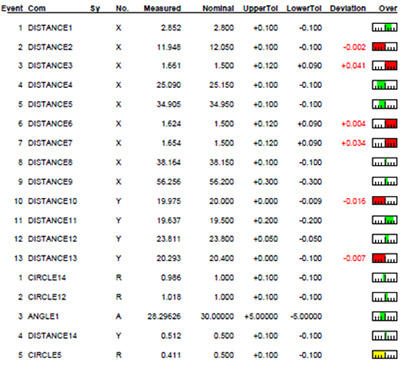

一覧表表示

輪郭の合否判定も瞬時に判断

公差外の場所は測定結果が赤、青で表示される

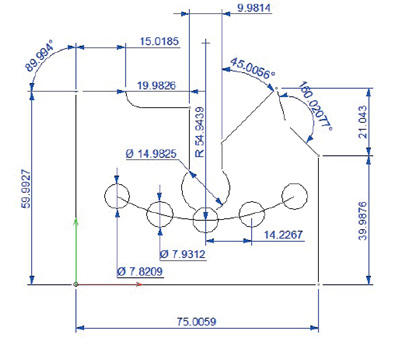

測定結果はDXFデータとして出力できるため、リバースエンジニアリングにも対応

レーザー測定による高さ方向、輪郭の測定（オプション）

カメラでは測定できない厚みや深さの測定に対応

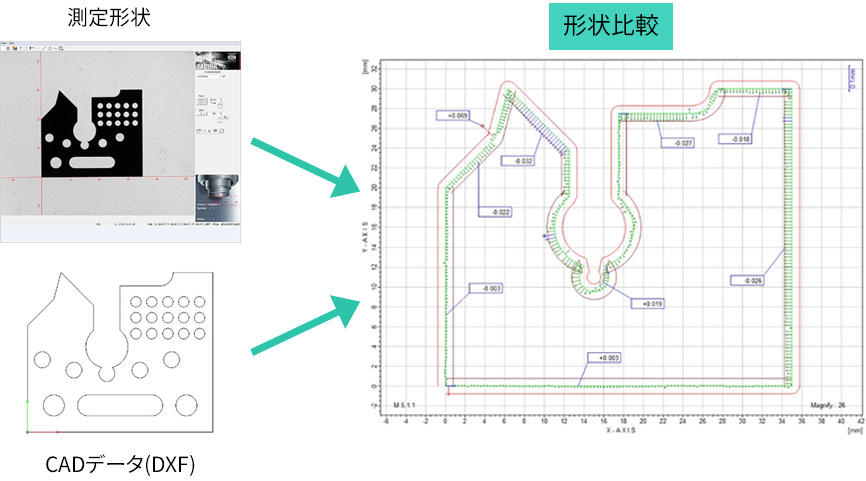

ワークの輪郭形状をスキャニングし、3次元CADとの形状比較にも対応!!

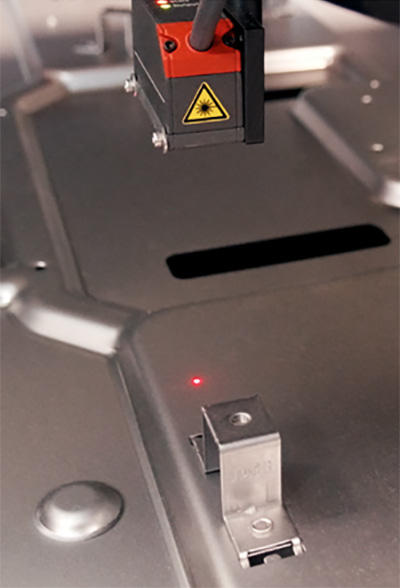

レーザーユニット

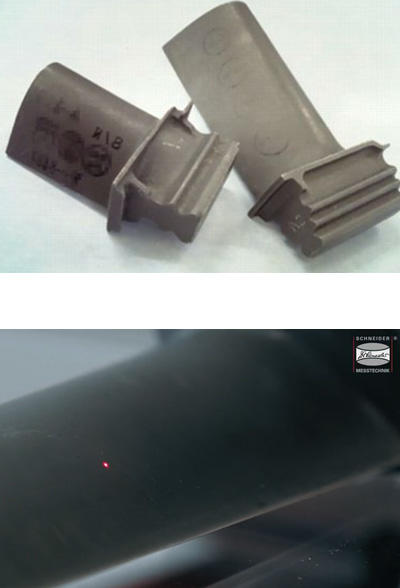

タービンブレードの輪郭形状の測定

測定対象一例

モーターコア

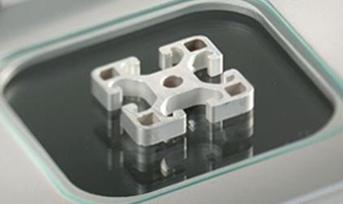

アルミプロファイル
