ROLLON

高速ロングストロークに対応


※「入手難、納期問題の解決方法」はこちら(外部サイト)を参照ください。

苦労して走行軸を設計するのはもうやめましょう

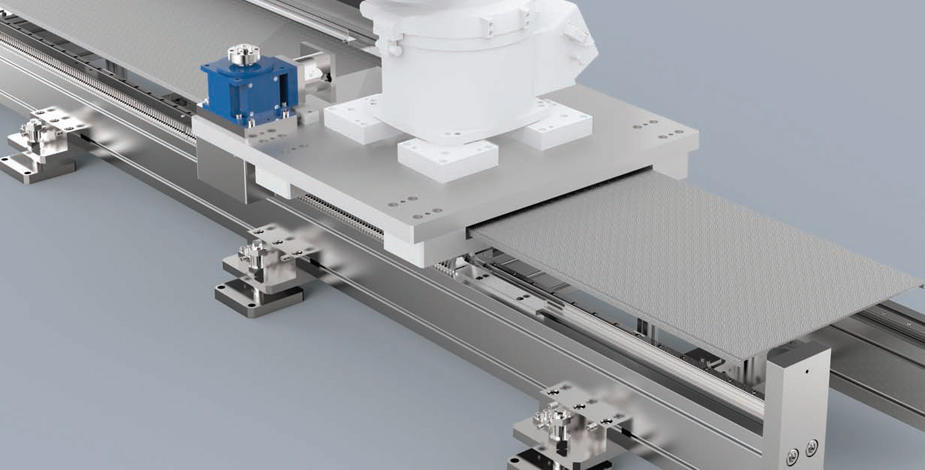

ROLLON社製 ロボット走行軸「Robot Transfer Unit (RTU)」

ロボットの可動範囲を拡大します。
ROLLONのロボット走行台車を利用することにより、ロボットの可動範囲を拡大し、高速で走行させることができます。
使用するロボットに合わせて11のサイズから利用でき、組付けが容易で最大1,500kgまでの様々なロボットに対応しています。

最大1,500kgのロボットに対応

ロボット重量、サイズに合わせた11種類のラインナップ

  • 使用条件に合わせて最適なサイズの走行軸を選択可能
  • 走行軸のキャリッジはそれぞれのロボットに合わせた専用のプレートにより、様々なタイプのロボット(メーカー、型式問わず)に対応可能
  • ベルト駆動タイプ、ラック&ピニオン駆動タイプあり

スピードやサイクルに応じた許容荷重

下データは参考目安の許容荷重です。アプリケーションに応じた確認が必要になりますので、当社担当までお問い合わせください。

ロングストローク対応

ストローク最大46mまで対応

  • アルミプロファイル(最長6m)を接続し、ロングストロークに対応
  • 走行軸上には複数のキャリッジを搭載可能(ラック&ピニオン駆動)
ロングストローク+ロボット2台 それぞれのロボットは独立して走行
接続部には側面と下面に補強用のサポートプレートを使用

充実の周辺装置

走行軸に必要な周辺装置を選択可能

  • 減速機(各社モータに対応)
  • ケーブルキャリア(igus製)
  • ウォークオンカバー
  • 自動潤滑キット(リニアガイド、ラック&ピニオン用)
  • アンカー用穴付きレベリングブロック

特長

ロボットの可動範囲を拡大します

ROLLONのロボット⾛⾏台⾞はロボットの可動範囲を拡⼤し、⾼速でロボットを移動できるシステムです。
最大1,500kgまでのロボットを動かすことができ、11のサイズから最適な仕様をお選びいただけます。

ROLLONロボット用7軸アクチュエーター

シンプルな組み付け

調整可能のスチール製のレベリングプレートによって、システムの組み付けが容易に可能です。

長ストロークに適した構造

容易なつなぎを可能にする構造です。

様々なタイプのロボットに対応可能

11サイズのフルレンジ製品群が、1,500kgまでの様々なタイプのロボットへの使⽤を可能にします。

使⽤環境に応じたプロテクション

カバー無し、リニアガイドとラックへのライトカバー仕様、上部歩⾏可能の完全カバー仕様があります。

豊富な経験からの信頼性

ROLLONロボット⾛⾏台⾞は40年以上のリニアモーション製品の開発と⽣産の経験から⽣まれました。

アルミプロファイルを使用した新テクノロジー

ROLLONロボット⾛⾏台⾞は、機械加⼯された⾼剛性アルミプロファイルとレベリングプレートを組み合わせた、強固で⾼精度のシステムです。

高品質

ヘリカル研削ラック (精度Q6)、ローラー循環式リニアガイドなど、⾼品質の部品の選定にこだわって開発された製品です。

仕様

構成部品とアクセサリー

各ロボットに対応可能のコネクションプレート
各ロボットに対応可能のコネクションプレート
ラック自動給油キット
ラック自動給油キット
ラック自動給油キット
ラック自動給油キット
ケーブルチェーン
ケーブルチェーン
近接センサー
近接センサー
ゴム製、もしくはガスタイプのエンドストッパー
ゴム製、もしくはガスタイプのエンドストッパー
駆動部カバー
駆動部カバー
リニアガイド用カバー
リニアガイド用カバー
上部歩行可能のカバー
上部歩行可能のカバー
減速機の選択可能
減速機の選択可能
複数ロボット使用時用ダンパー
複数ロボット使用時用ダンパー
リニアガイド用自動潤滑キット
複数ロボット使用時用ダンパー

アプリケーション例

パレタイジング
パレタイジング
工作機械間ローダー
工作機械間ローダー
板金加工ベンディングマシン
板金加工ベンディングマシン
溶接
溶接
パレタイジング
シーリング
塗装
塗装

取り付け姿勢例

壁掛け姿勢

壁掛け姿勢

地面置き姿勢

地面置き姿勢

天井取り付け姿勢

天井取り付け姿勢

技術情報

記載データはアプリケーションによって、確認が必要です。
*記載データは表中の最⼤速度条件によります。荷重条件は地⾯置き姿勢の場合です。
**荷重条件は地⾯置き姿勢の場合です。実際の選定は弊社までお問い合わせください。
***使⽤ロボット例はあくまで⽬安のものです。
正しいサイズ選定は弊社までお問い合わせください。
