1. 超寿命、イージーメンテナンス

ミストコレクター ガリレオPlusは1年以上メンテナンスをしなくても良く捕れます。
また、モーターを縦置きにしたことでアンバランスを起こしづらく、長期間使用してもモーターへのダメージがほとんどありません。
軽量化タービンで振動が少ないため、工作機械への負担を軽減します。　

メンテナンスは後部の軽いカバーを取り外すだけのイージーメンテナンス仕様。
フィルター構成が複雑な固定フィルター方式や他社のサイクロン方式に比べメンテナンスが容易になりました。

超寿命の証明

ミストコレクター ガリレオPlusをはじめとする、ガリレオは従来の固定式フィルターに比べ約7倍の超寿命。
長期間運用によるコスト低減を実現しました。

固定式フィルターとの送風量比較

10リッター/時間のオイルミストを噴射。16時間/日・10日間の変化を測定。

■ ミストコレクター　ガリレオ（G500）
出力：0.25Kw、
フィルター：タービン+フィルターユニット（3層）、
送風量：502m³/h
テスト後送風量：474m³/h → 5.5%減少

■ 一般的な固定式フィルター
出力：0.75Kw、
フィルター：メタル-樹脂-樹脂、
送風量：689m³/h
テスト後送風量：423m³/h → 38.6%減少

ミストコレクター ガリレオの160時間の直噴テストを実際の現場に想定すると実際のオイル含有率はテスト条件の1/60（ロズマ測定に基づく）
従って160時間×60=9600時間、1日16時間稼働とすると600日になり、2年以上使用しても送風量は5.5％減少するのみとなります。

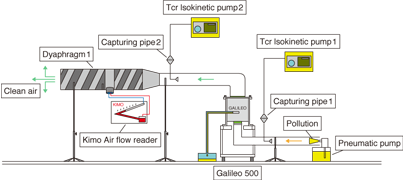

送風量ストレステスト装置

■ ミストコレクター　ガリレオ（G500）

■ 一般的な固定式フィルター

ミストコレクター ガリレオ Plusのフィルターについて

ドレン液として排出できなかったミストは、2層フィルタにて捕集。
フィルタの交換時は、本体上部のノブを回して外すだけでカバーごと簡単に外せます。

メンテナンスしやすいフィルターカートリッジ

用途に応じたフィルター類の組み合わせ（オプション）

ミストコレクター　ガリレオPlusは様々な用途に応じて、フィルターを組み合わせて使用することが可能です。

ミストコレクター　ガリレオPlus

Gクリッパ

［カートリッジ式フィルター］

• ファインミスト用のアフターフィルタ
• カートリッジ式のHEPAフィルタ（クラスＨ１３）
• 油煙が発生するアプリケーションでは必須

細かいミストや、油煙を除去します。

• G-クリッパー：捕集効率 99.95%

Gガード

［高圧クーラント向けプリフィルター］

• 洗浄可能な金属性プレフィルタ。
• 高圧クーラントで切粉を大量に吸込む可能性があるアプリケーションでは必須
• Gガードの吸込み口は、横方向

高圧クーラントでオイルミスト量、切粉が多く飛散する場合に最適。フィルター経路を90度に設計し、より多くの油分、切粉をキャッチ。
フィルター効率をアップさせ、ガリレオのフィルター寿命を延ばします。また内部は金属フィルターのため、洗浄し再使用が可能です。
